1. 概述
本文给出使用正旗通信软件无线电平台SDR-B1加载LTE波形进行发射测试的方法，以便评估SDR-B1及外置射频功放的性能。SDR-B1基于Xilinx XC7Z045及ADI AD9361实现，文中采用的射频功放是正旗通信推出的DPA-1。
2. 测试仪表
- NI PCIe-5644R
- GWINSTEK GPD-3303S
3. 测试软件
- Matlab R2024a（AMD SoC Support from SoC Blockset）
- NI RFmx
4. 测试设置

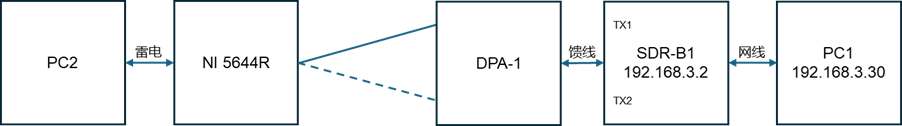

按照如下的方式进行连接，PC1与SDR-B1通过网线相连接，PC1的IP地址设置为192.168.3.30，用于运行Matlab程序，向SDR-B1发送波形；SDR-B1的IP地址设置为192.168.3.2，并烧写我司提供的专用测试固件；PC2运行NI RFmx，并与NI PCIe-5644R通过雷电线连接。
5. 测试过程

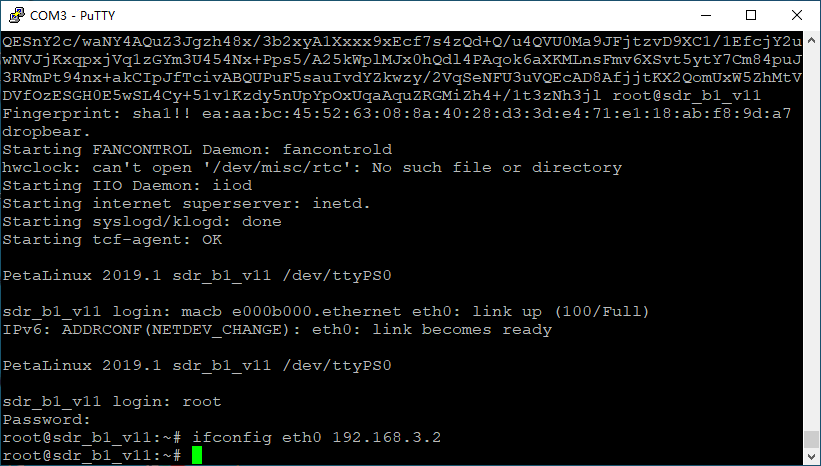

(1) 妥善连接线缆，为SDR-B1加电，当SDR-B1启动完成后，在串口中输入用户名root及密码root，然后，输入以下命令
ifconfig eth0 192.168.3.2如下图
(2) 使用Matlab打开lte_tx_gen.m，并在第44行前设置断点，如下图

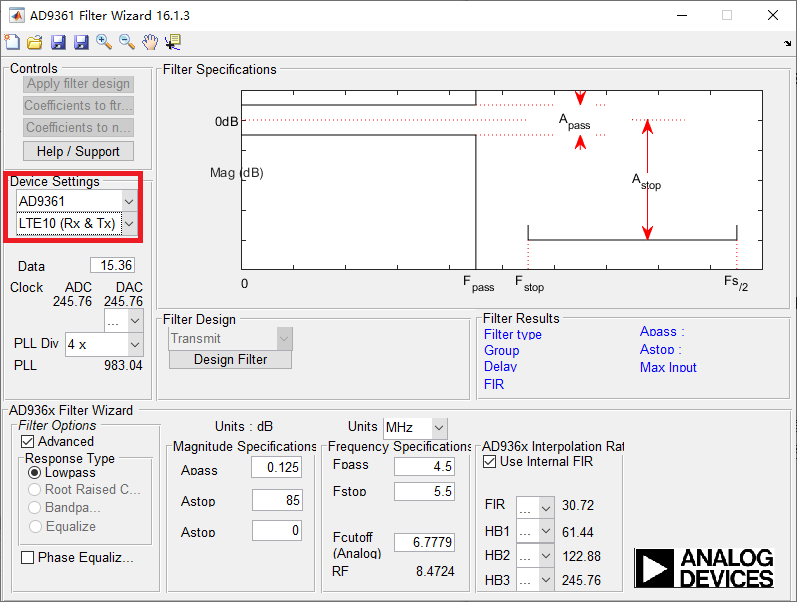

(3) 点击Matlab的运行按钮，在弹出的AD9361 Filter Wizard界面中Device Settings处选择AD9361及LTE10(Rx & Tx)，如下图

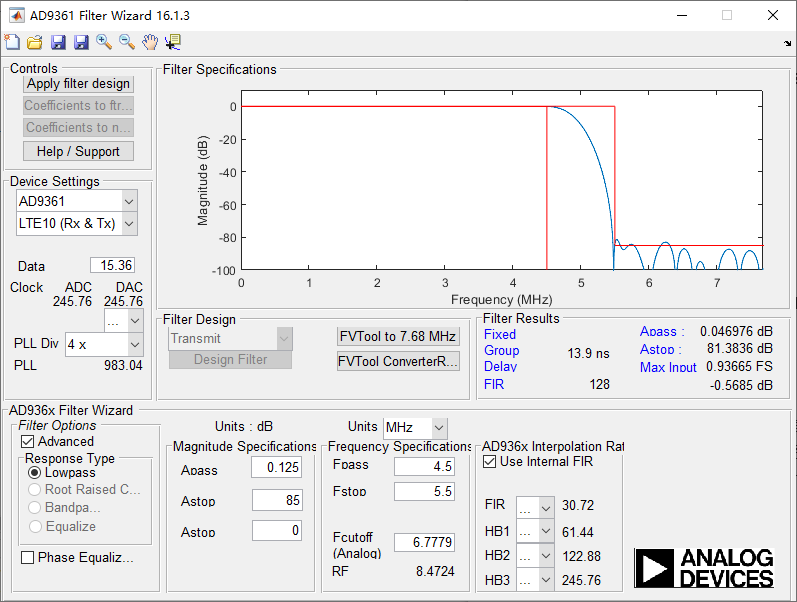

(4) 然后点击Design Filter，界面参数会更新为当前的滤波器参数并在Filter Specifications处显示该滤波器的幅频响应，如下图
随后点击左侧Controls下方的Apply filter design，在弹出的对话框上点击确定，然后关掉AD9361 Filter Wizard即可。

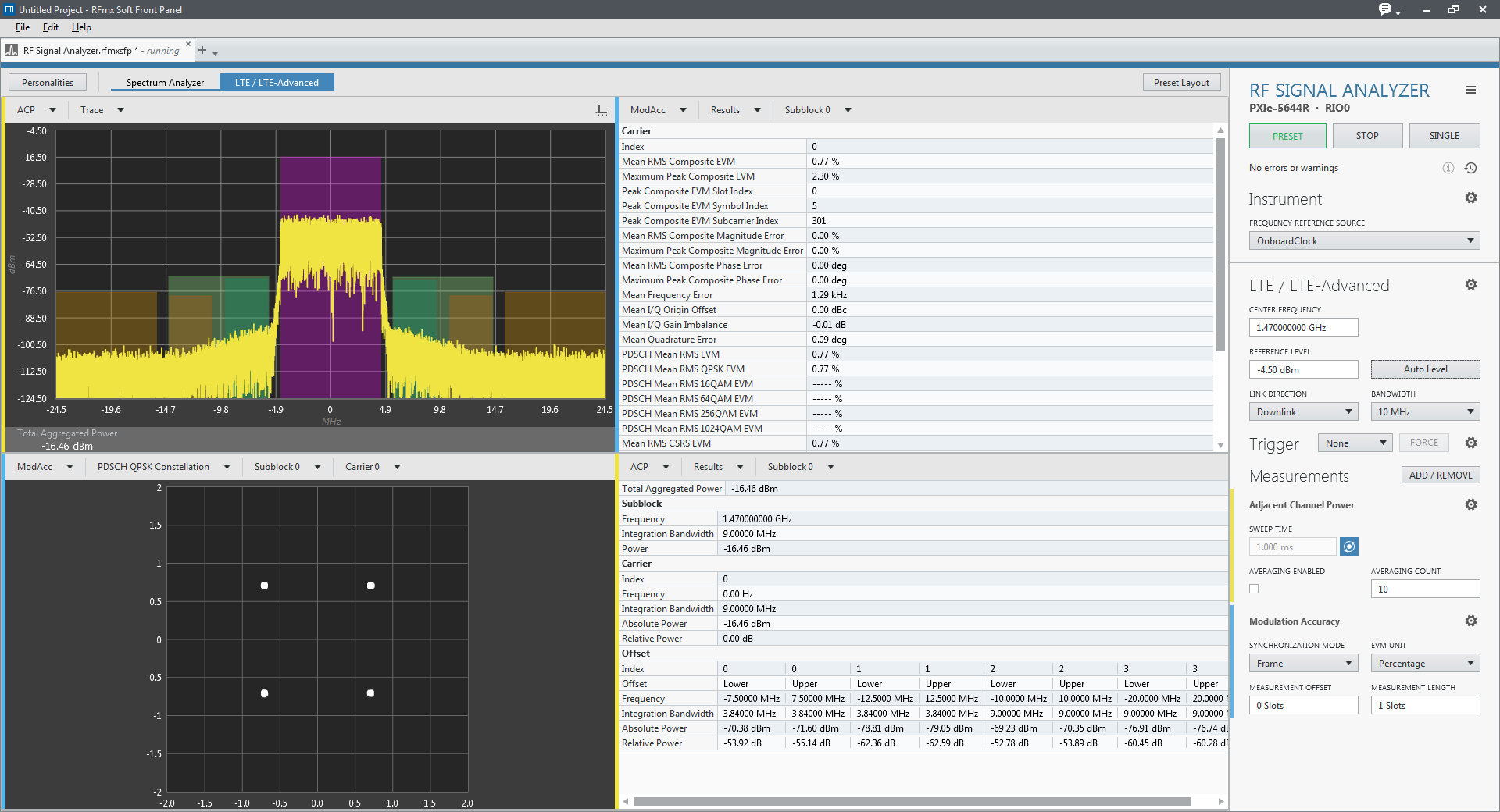

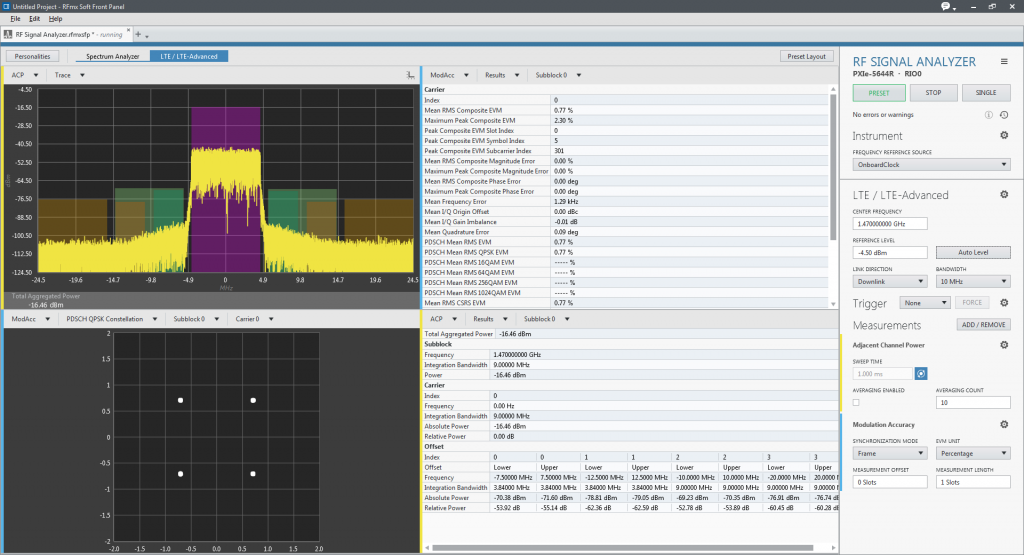

(5) 将RFmx中心频率设置为1470MHz，即可看到当前的射频指标，如下图
可以看到，RFmx读到的输出功率是-16.5dBm，由于仪器外接了约35dB的衰减器，所以当前射频功放的实际输出功率约为18.5dBm，ACP优于-52dB，平均EVM为0.77%（约为-42dB），性能优异，可作为信号源使用。
附件
lte_tx_gen.m内容如下：
% Generated by MATLAB(R) 24.1 (R2024a) and LTE Toolbox 24.1 (R2024a).
% Generated on: 11-Mar-2025 09:35:37
%% Generating LTE Test Models waveform
% LTE Test Models configuration
cfg = struct('TMN', '1.1', ...
'BW', '10MHz', ...
'NCellID', 1, ...
'DuplexMode', 'FDD', ...
'TotSubframes', 10, ...
'Windowing', 0);
cfg = lteTestModel(cfg);
% Generation
[waveform, grid, cfg] = lteTestModelTool(cfg);
Fs = cfg.SamplingRate; % Specify the sample rate of the waveform in Hz
%% Visualize
% Spectrum Analyzer
spectrum = spectrumAnalyzer('SampleRate', Fs);
spectrum(waveform);
release(spectrum);
%% Transmit waveform over the air
zynqTx = sdrtx('AD936x', IPAddress='192.168.3.2');
designCustomFilter(zynqTx);
zynqTx.CenterFrequency = 1470000000;
zynqTx.Gain = -20;
zynqTx.BasebandSampleRate = Fs;
zynqTx.ChannelMapping = 1;
db_backoff = 3;
waveform_scaled = waveform * (10^(-db_backoff/20))/max([max(real(waveform)) abs(min(real(waveform))) max(imag(waveform)) abs(min(imag(waveform)))]);
% Transmit (for 10 sec):
transmitRepeat(zynqTx, waveform_scaled);
% Stop transmission:
%pause(10);
release(zynqTx);
%fprintf('Transmission stopped.\n')
