1 概述
本文档给出正旗通信PRM系列IEEE 802.11无线网卡通用硬件设计指导，用户可基于此文档自行开发适配PRM的嵌入式主板。
2 适用人群
本文档适用于具备一定硬件开发基础的正式用户。
3 PRM典型应用
PRM系列网卡可通过PCI Express接口与用户主板进行通信，同时，用户主板必须为PRM提供3.3V，5V，7.0V/12V供电电压，并为PRM连接合适的馈线及天线。
4 适用处理器平台
Qualcomm Atheros AR934x/AR935x/AR955x/QCA955x/IPQ806x/IPQ401x
NXP i.MX6/MPC83xx/QorIQ等具备PCI Express接口的处理器
TI AM389x/AM387x/AM57x/AM5K2Ex等具备PCI Express接口的处理器
APM/Cavium/Intel/MACOM等具备PCI Express接口的处理器
5 引脚定义与连接
所有标注“必须”的引脚需要正确地连接指定信号
所有标注“可选”的引脚，用户可自行决定是否连接
所有标注“无连接”的引脚建议做悬空处理
| 序号 | 名称 | 描述 |
| 1 | WAKE_L | 使能信号，可选 |
| 2 | 3.3V | 3.3V电源输入，必须 |
| 3 | RESERVED | I/O，可选 |
| 4 | GND | 地，必须 |
| 5 | RESERVED | 无连接 |
| 6 | 1.5V | 无连接 |
| 7 | CLKREQ_L | 时钟请求，可选 |
| 8 | UIM_PWR | 无连接 |
| 9 | GND | 地，必须 |
| 10 | UIM_DATA | 无连接 |
| 11 | REFCLK- | 参考时钟-，必须 |
| 12 | UIM_CLK | 无连接 |
| 13 | REFCLK+ | 参考时钟+，必须 |
| 14 | UIM_RESET | 无连接 |
| 15 | GND | 地，必须 |
| 16 | UIM_VPP | 无连接 |
| 17 | UIM_C8 | 无连接 |
| 18 | GND | 地，必须 |
| 19 | UIM_C4 | 无连接 |
| 20 | W_DISABLE | I/O，可选 |
| 21 | GND | 地，必须 |
| 22 | PERST | 复位信号，必须 |
| 23 | PERN0 | 信号输入-，必须 |
| 24 | 3.3V AUX | 无连接 |
| 25 | PERP0 | 信号输入+，必须 |
| 26 | GND | 地，必须 |
| 27 | GND | 地，必须 |
| 28 | 1.5V | 无连接 |
| 29 | GND | 地，必须 |
| 30 | SMB_CLK | 无连接 |
| 31 | PETN0 | 信号输出-，必须 |
| 32 | SMB_DATA | 无连接 |
| 33 | PETP0 | 信号输出+，必须 |
| 34 | GND | 地，必须 |
| 35 | GND | 地，必须 |
| 36 | USB_D- | 无连接 |
| 37 | RESERVED | 5V电源输入，必须 |
| 38 | USB_D+ | 无连接 |
| 39 | RESERVED | 5V电源输入，必须 |
| 40 | GND | 地，必须 |
| 41 | RESERVED | 5V电源输入，必须 |
| 42 | LED_WWAN | 无连接 |
| 43 | RESERVED | 地，可选 |
| 44 | LED_WLAN | I/O，可选 |
| 45 | RESERVED | 地，可选 |
| 46 | LED_WPAN | 无连接 |
| 47 | RESERVED | 7/12V电源输入，必须 |
| 48 | 1.5V | 无连接 |
| 49 | RESERVED | 7/12V电源输入，必须 |
| 50 | GND | 地，必须 |
| 51 | RESERVED | 7/12V电源输入，必须 |
| 52 | 3.3V | 3.3V电源输入，必须 |
以上所有引脚中，必须连接的引脚如下
| 序号 | 名称 | 描述 |
| 2 | 3.3V | 3.3V电源输入，必须 |
| 4 | GND | 地，必须 |
| 9 | GND | 地，必须 |
| 11 | REFCLK- | 参考时钟-，必须 |
| 13 | REFCLK+ | 参考时钟+，必须 |
| 15 | GND | 地，必须 |
| 18 | GND | 地，必须 |
| 21 | GND | 地，必须 |
| 22 | PERST | 复位信号，必须 |
| 23 | PERN0 | 信号输入-，必须 |
| 25 | PERP0 | 信号输入+，必须 |
| 26 | GND | 地，必须 |
| 27 | GND | 地，必须 |
| 29 | GND | 地，必须 |
| 31 | PETN0 | 信号输出-，必须 |
| 33 | PETP0 | 信号输出+，必须 |
| 34 | GND | 地，必须 |
| 35 | GND | 地，必须 |
| 37 | RESERVED | 5V电源输入，必须 |
| 39 | RESERVED | 5V电源输入，必须 |
| 40 | GND | 地，必须 |
| 41 | RESERVED | 5V电源输入，必须 |
| 47 | RESERVED | 7/12V电源输入，必须 |
| 49 | RESERVED | 7/12V电源输入，必须 |
| 50 | GND | 地，必须 |
| 51 | RESERVED | 7/12V电源输入，必须 |
| 52 | 3.3V | 3.3V电源输入，必须 |

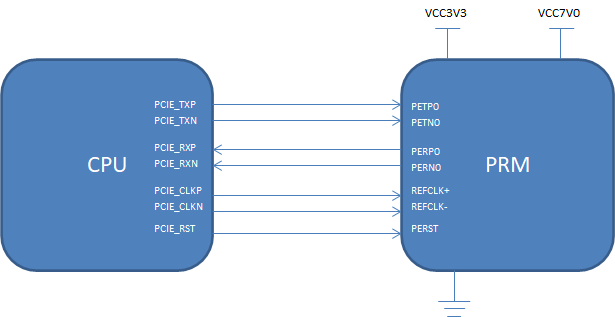

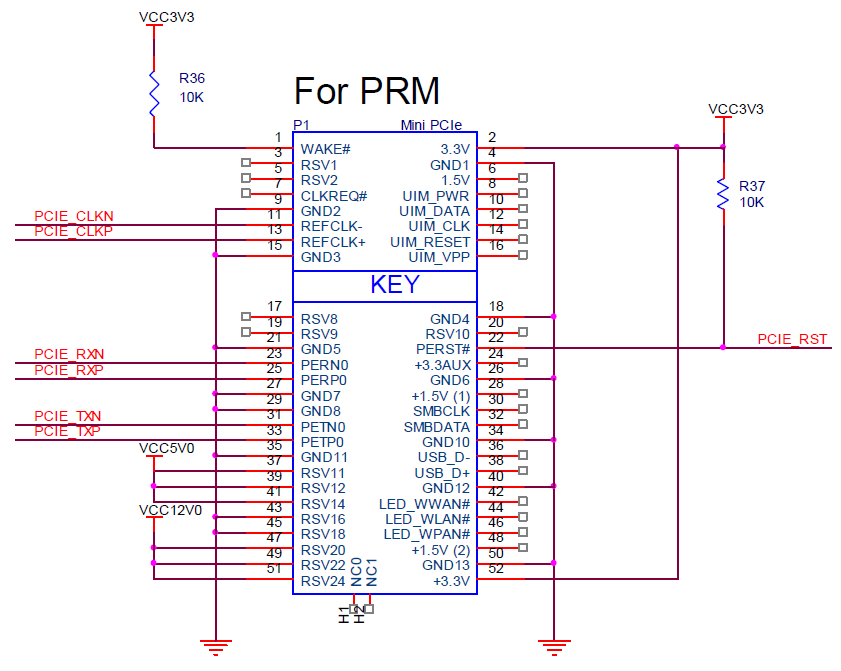

处理器与PRM的典型连接如下
请注意，有些处理器不具备参考时钟输出能力，如NXP P1020，需要配合额外的时钟发生电路，请与我们联系获得进一步信息。

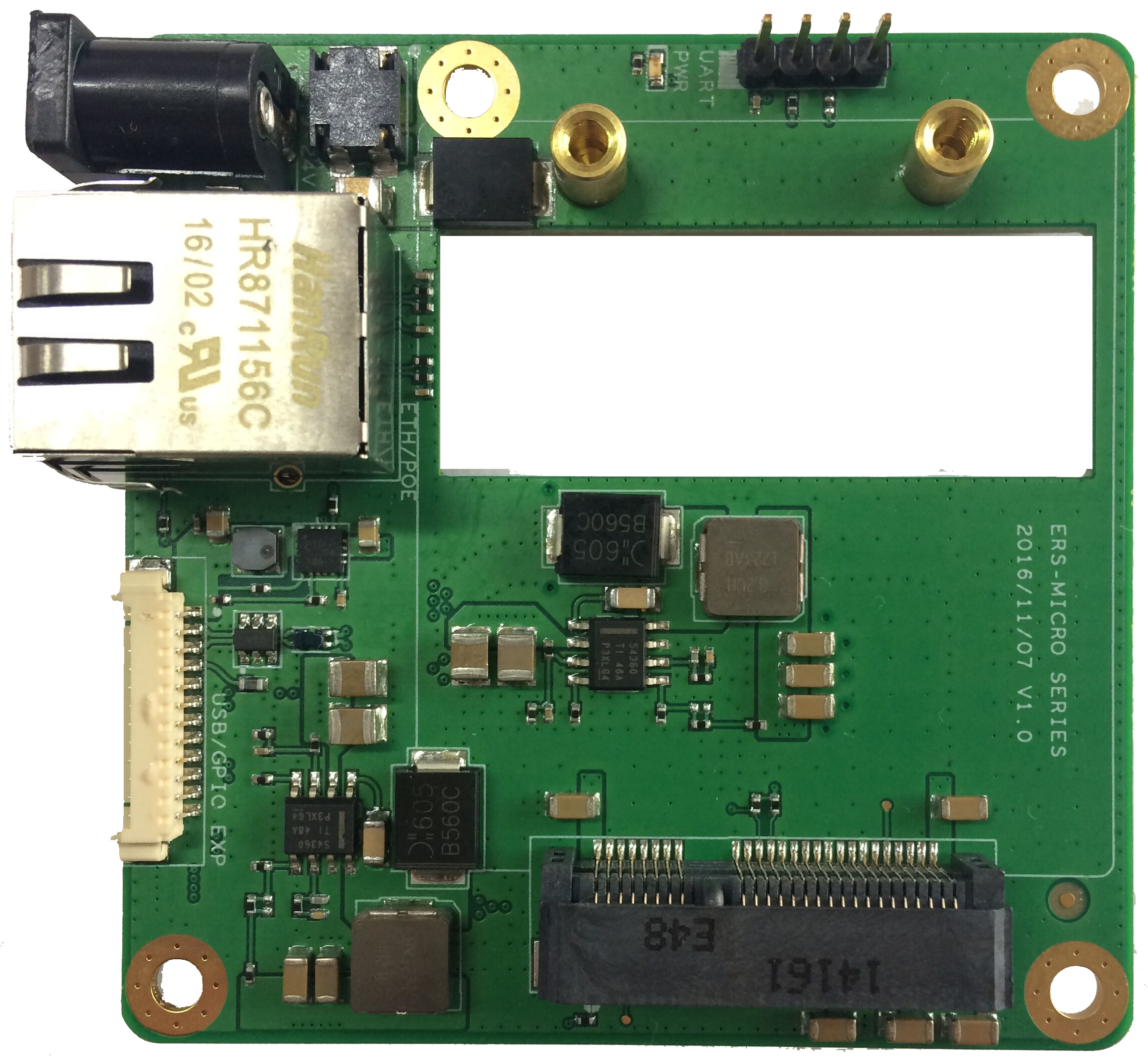

如下图是典型的具备Mini PCI Express插槽的主板，可支持PRM网卡。
6 外形与安装

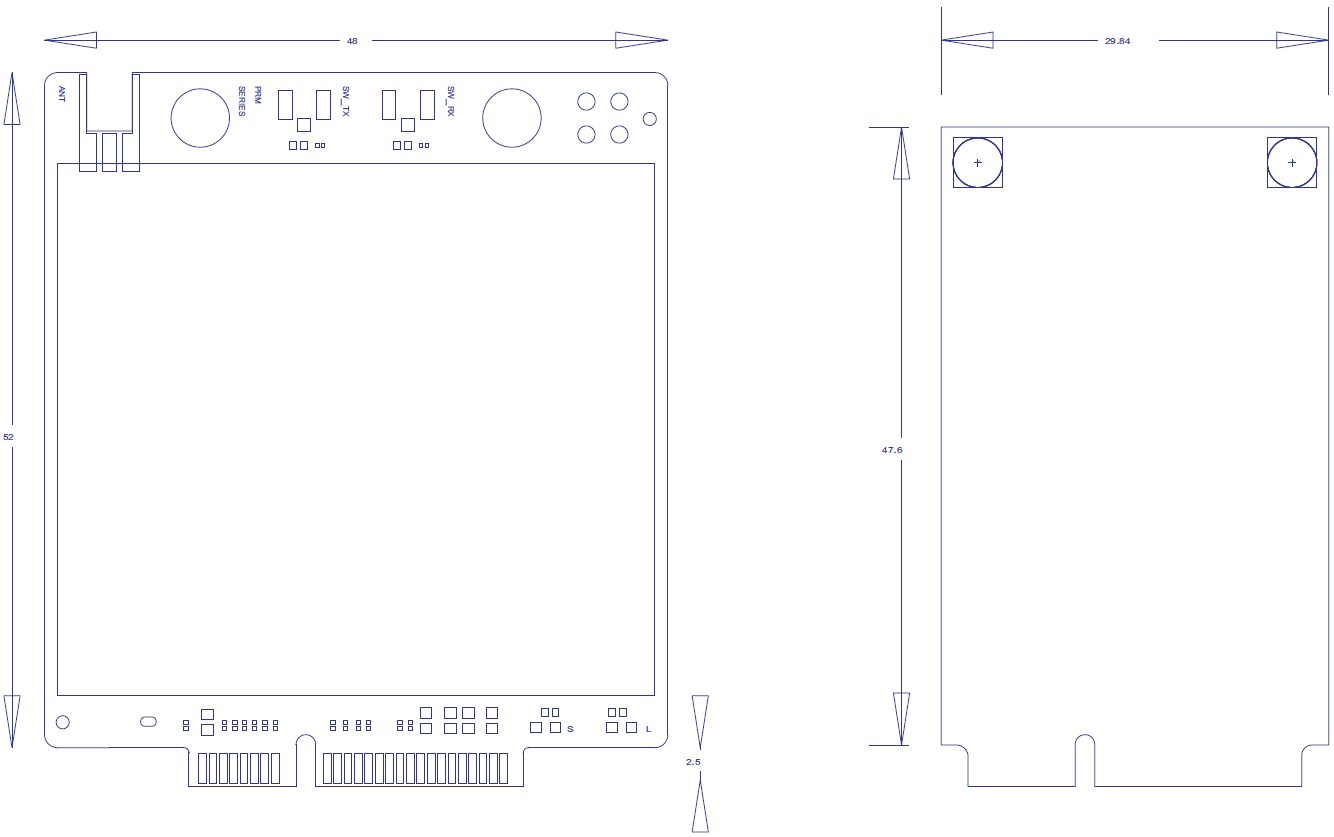

相对于常规尺寸的全高Mini PCI Express网卡，PRM在宽度及长度上均有所延伸，并且调整了固定孔位，具体可参照下图。
PRM需要使用2颗M3螺钉固定，这就要求主板具备M3台阶铜螺柱，如下图。

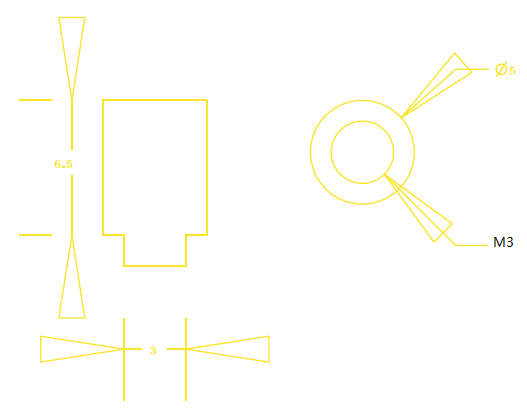

推荐使用高度为9mm的Mini PCIe座子配合M3*6.5mm的台阶铜柱，其尺寸如下图。
PRM在连续发包状态下会产生较大的热量，必须为PRM提供合适的散热方式。用户可使用以下2种方式进行。
主板开窗，使用导热硅胶垫将主板开窗处与PRM散热区域贴合
主板开槽，金属外壳穿过主板，通过导热硅胶垫PRM散热区域贴合

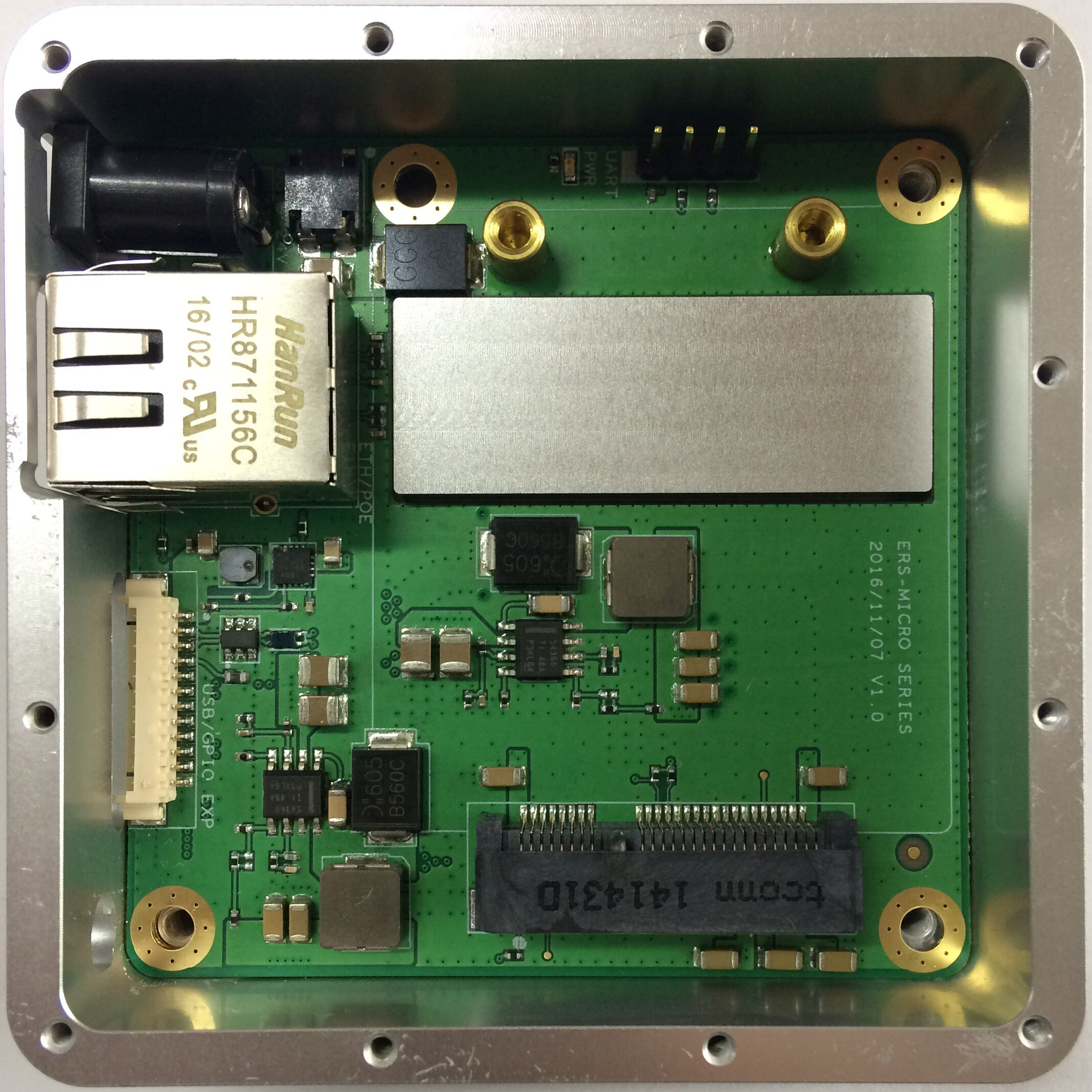

如果条件允许，推荐用户采用主板开槽方式进行散热，如下图
7 常见问题
Q: 处理器不具备PCI Express接口，但是主板上具备Mini PCI Express插槽，能否使用PRM？
A: 此种主板上所具备的Mini PCI Express插槽，通常是用于连接Mini PCI Express样式的2G/3G/4G模块，模块与CPU实际上使用USB接口通信，而不是PCI Express接口，因此不能使用PRM。
Q: 处理器具备PCI Express接口，主板上具备Mini PCI Express插槽，但插槽不具备7.0V供电，如何评估PRM网卡？

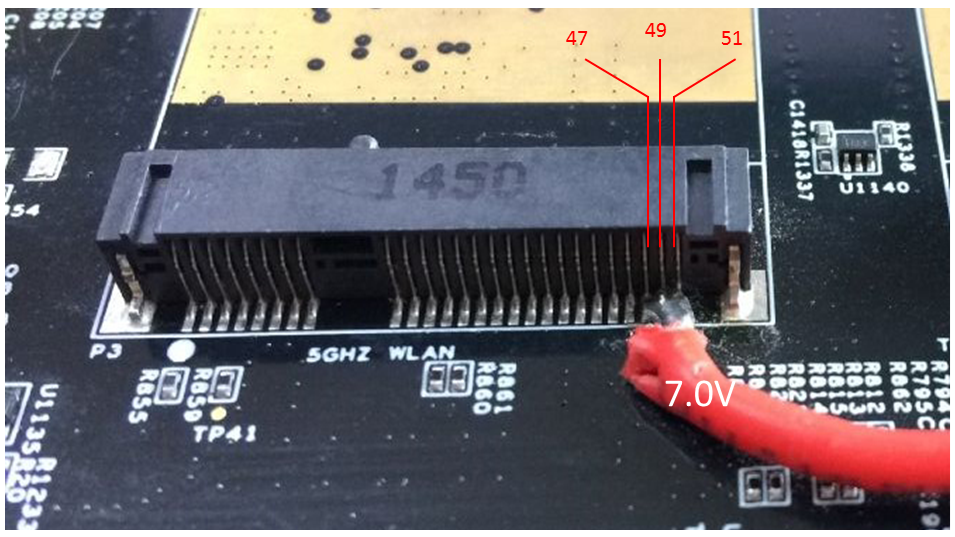

A: 这是用户在前期使用市售主板普遍遇到的问题，由于PRM供电的特殊性，导致用户无法正常使用。对于此问题，最简单的方式就是为Mini PCI Express插槽的47，49，51脚飞线，使用外置的电源或者DCDC模块为PRM提供7.0V电源。飞线方式较为简单，直接将47，49，51短接并连接至7.0V电源即可，可参照下图。
Q: 主板未开窗，也没有开槽，如何解决PRM的散热问题？
A: 可以使用合适厚度的导热硅胶垫贴在主板与PRM散热区域之间，PRM连续工作30分钟以内不会引起严重的性能下降。
Q: 主板不具备台阶铜柱，如何固定PRM？
A: 可使用具备弹性的皮套将主板与PRM捆绑。如果主板上有合适的孔位，但用户没有合适的铜柱，请与我们联系，我们会为正式用户提供2倍于PRM采购数量的合适的台阶铜柱。
